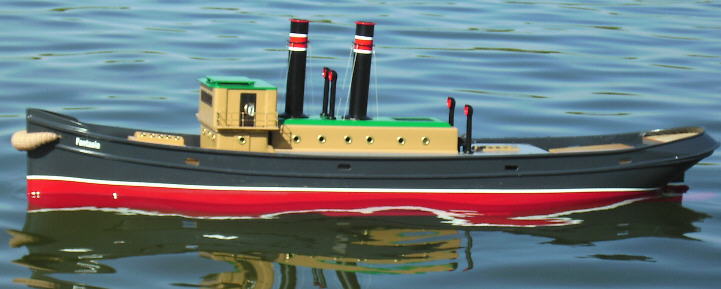

Dampfbinnenschlepper    "FANTASIA"

Maßstab = xxx    Länge = 125cm    ( von Dieter Kempf )

Binnenschlepper  "FANTASIA"

Technische Daten der Dampfanlage:

Gastank: 80 x 95 mm, ca. 477 ml. mit Einfüllventil für Mischgaskartuschen und Heizungsanschlüssen (Dampf).

Holzverkleideter, liegender Dampfkessel mit Flammrohr, 6 Quersiederohre
2 Rauchkammern im Wasserraum, 4 Rauchrohre, Dampfdom, Wasserstandrohr
je ein Dampf- und Entlüftungsregelventil, Manometer, ein extra Dampfausgang am Dampfdom für den Anschluss eines dampfdruckgeregeltem Gasventils
Zwei Sicherheitsventile, die eingestellt sind auf 4 bzw. 5 bar. Wasser-Ablassschraube, Blindstopfen für sonstige Anschlüsse, Anschlussmöglichkeit für Speiseventil

Kesseltyp: HBN (abgedrückt auf 8 bar)
Baujahr: 1998
Kesselinhalt: 800 ml
Kesseldurchmesser: 100 mm
Kessellänge: 230 mm
Kesselmaterial: 1mm Messingrohr, nahtlos
Berstdruck: 35 bar
Max. Betriebsdruck: 3 bar
Gesamtlänge mit 19mm Außenbrenner: 360mm Brennstoff: Propan-/Butangas
Anheizzeit: 6 Minuten = 3 bar

Schifflänge: 125cm
Schiffsbreite: 24 cm
Komplettgewicht fahrfertig: 23 kg
